Simulation de purification de Syngas
de bois
La
gazéification de la biomasse consiste
à brûler de la biomasse dans un
approvisionnement limité en air
pour obtenir un gaz combustible
composé de monoxyde de carbone,
dioxyde de carbone, hydrogène,
méthane, eau et contaminants tels
que de petites particules.
Le gaz est nettoyé pour être utilisé
dans les chaudières, les moteurs
et les turbines afin de produire
de la chaleur et de l'électricité.
|
Principaux
composés
|
Concentrations
|
| Hydrogène
(H2) |
34 % (34 m3 soit 3,1 Kg) |
| Dioxyde
de carbone (CO2) |
18 % (18 m3 soit 36 Kg) |
| Oxyde
de carbone (CO) |
45 % (45 m3 soit 56,2 kg |
| Méthane
(CH4) |
2 % |
| Azote
(N2) |
1 % |
|
Impuretés
diverses (composés
minoritaires) dont:
|
|
|
Hydrogène sulfuré
(H2S) |
105 ppm |
|
Sulfure de carbonyle (COS)
|
20 ppm |
|
Concentrations
à évaluer
|
|
Goudrons |
|
|
Hydrocarbures aromatiques polycycliques (HAP) |
|
|
Ammoniac (NH3) |
|
|
Acide chlorhydrique |
|
|
Composés bromés et iodés |
|
|
Inorganiques et alcalins |
|
|
Composés organiques volatils (COV) |
Process de gazéification de cette biomasse:

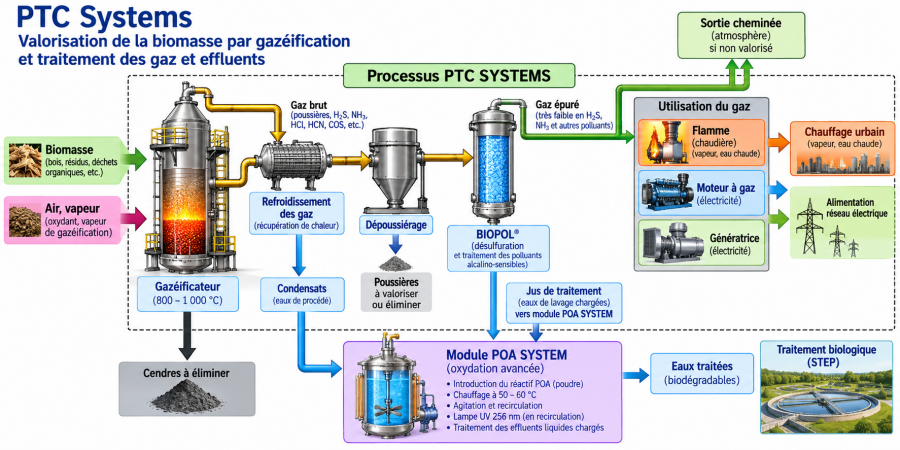

Schéma d'installation :
Module
Lavage - BIOPOL - Traitement
H2S et autres impuretés
diverses
Le traitement du flux gazeux canalisé
est effectué par un lavage
à contre-courant pour la
séparation de l'H2S et
autres composés.
Si le site n'est pas relié à une station dépuration biologique, le module POA sera mis en place à la suite du module GasWash.
Le module POA détruit les composés sortants de l'unité de traitement en ne donnant que de l'eau et du sel
Conclusions
Avec
PTC System nous remplissons parfaitement
les critères de désulfuration
d'un syngas pour une utilisation énergétique.
Le traitement consiste à un échange
gaz/liquide pour la modification chimique
des composés soufrés contenus
dans le syngas brut à purifier.
Les phases aqueuses de purification
sont dirigées vers une station
d'épuration biologique pour destruction
totale sans émission de nouvelles
nuisances.
